Contoh Mencari Besar mA (arus) dan Indikasi (display) pada Transmitter (Analog Input, 4 – 20 mA).

Untuk Range yang berawal nol :

Misalnya Range Temperature Transmitter  0 – 100 °C (Span = 100)

a. Kalau di transmitter terukur 8 mA, maka indikasinya (Display) adalah :



         mA terbaca  - 4
      Display =   ---------------------   X  Span
16

= (8-4/16) x 100

= 25 °C

b. Kalau sekarang terbaca 75 °C,  mA yang seharusnya adalah :

 Display terbaca
mA   = (  ------------------------  X 16  )   +  4

    Span

         = (75/100 x 16) + 4
         = 16 mA

c. Begitu pula dalam %,  0 – 100 °C diatas diganti  menjadi 0 – 100

Untuk Range yang bukan berawal nol :

Misalnya : Range temperatur 250° - 550°
Artinya Zeronya = 250
Spannya 550° - 250°  = 300°

Maka mencari display berlaku Rumus :

                     mA - 4

Display   =  Zero + {(------------ )  x  Span }

                   16

a.  Misalnya  terbaca 12 mA, maka display =

Display = 250 + (12-4/16 x 300)
            = 250 + 150 = 400°

b. Misalnya terbaca 4 mA maka display =

Display = 250 + (4-4/16 x 300)
            = 250 +0 = 250°

c. Misalnya terbaca 20 mA maka display =

Display = 250 + (20-4/16 x 300)
            = 250 +300 =  550°



Kebalikannya, mencari mA dengan rumus :

 Display - Zero
mA  = { [ ( --------------------)  x  16 ] + 4  }

 Span

a.  Misalnya Display 400°,  maka mA =

mA = {(400-250/ 300) x 16} + 4
      =  8 + 4 = 12 mA

b. Misalnya Display 250°,  maka mA =
mA = ({250-250/ 300) x 16} + 4

      = 0 + 4 =  4 mA

c. Misalnya Display 550°,  maka mA =

mA = ({500-250/ 300) x 16} + 4
      = 16 + 4 =  20 mA

Ada teman yang menanyakan,

contoh menghitung Flow transmitter (DP)
pada range 0 - 2500 mmH2O.

Perhitungan di atas memang hanya untuk
yang Linier, sementara untuk Flow
Transmitter (DP) menggunakan square root
(akar kuadrat).

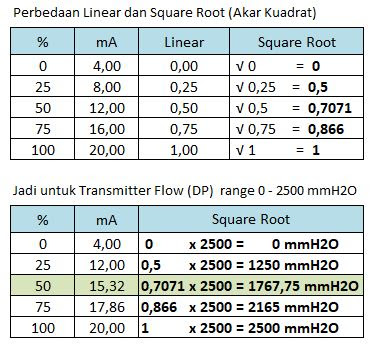

Untuk itu saya akan jelaskan dengan tabel di bawah ini :

Jika di lihat dalam bentuk grafik seperti gambar di bawah ini.
